Lüftungs- und Klimazentralen - slider

Lüftungs- und Klimazentralen
American VENTUS Anlagen

Hauptseite
Produkte
VENTUS
American VENTUS Anlagen
American VENTUS Anlagen - Lüftungs- und Klimazentralen
American VENTUS Anlagen - Lüftungs- und Klimazentralen

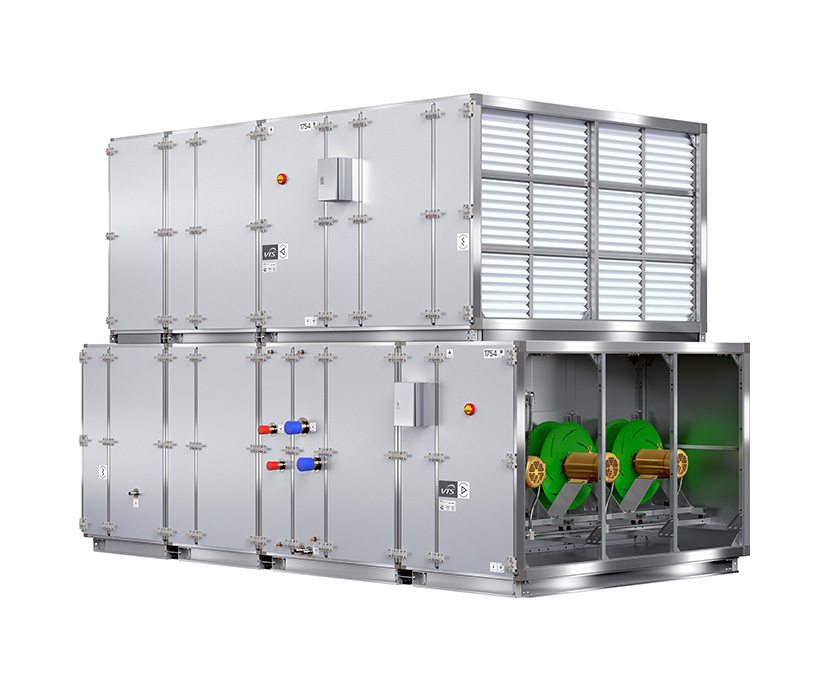

Die American VENTUS Lüftungszentralen sind bedienungsfreundliche Lüftungszentralen in Kompaktbauweise und mit geringem Gewicht, aufgrund unseres innovativen selbsttragenden Aufbaus frei von Wärmebrücken und undichten Stellen.


American VENTUS Anlagen - Lüftungs- und Klimazentralen
AVS

von 800 CFM
bis 38 000 CFM
Gesamtluftdurchsatz
  • Konstruktion: Lüftungs- und Klimazentralen in Modulbauweise
  • Leistung: von 800 CFM bis 38 000 CFM
  • Energieeffizienz: Kreuzstrom-Wärmerückgewinnungsgerät, Dreh-Wärmerückgewinnungsgerät
  • Aufstellung: vertikale Aufstellung
AVS LITE

von 800 CFM
bis 4 000 CFM
Gesamtluftdurchsatz
  • Konstruktion: Lüftungs- und Klimazentralen in Modulbauweise
  • Leistung: von 800 CFM bis 4 000 CFM
  • Energieeffizienz: Kreuzstrom-Wärmerückgewinnungsgerät, Dreh-Wärmerückgewinnungsgerät
  • Aufstellung: vertikale Aufstellung
AVS VERTICAL

von 800 CFM
bis 4 000 CFM
Gesamtluftdurchsatz
  • Konstruktion: Lüftungs- und Klimazentralen in Modulbauweise
  • Leistung: von 800 CFM bis 38 000 CFM
  • Aufstellung: vertikale Aufstellung

Aufbau

Die American VENTUS Lüftungszentralen werden aus mit Aluzink-Blechen (AZ 150) beschichteten PU-Platten gefertigt. Ihr Aufbau wird zudem mit Aluständern, einem Stahlkäfig im Ventilatormodul sowie mit Stahlgrundrahmen verstärkt.

Die American VENTUS Lüftungszentralen weisen ein erweitertes Dichtungssystem auf. Sie werden mit Dichtungsflossen für eine Labyrinthabdichtung sowie thermischen Einlagen gegen die Wärmebrückenbildung ausgerüstet.
Casing skin
High rigidity and durability for the AHU structure.
Low absorption of heat radiation and UV.
Perfect resistance to weather conditions.
Aluminum structural posts
Posts with an additional sealing fin that ensures labyrinth sealing – currently the most effective solution on the market.
Thermal break as standard - ensures no condensation outside the AHU.
Convenient
Easy transport.
Great profile resistance to deflection.
Easy section assembly.
Fan section cage
high longitudinal stiffness of the structure
Ergonomic inspection panel lock
Perfect ergonomics with quick open-close integrated handle and hinge function.

Energieeffizienz

Die American VENTUS Lüftungszentralen können mit unterschiedlichen wichtigen Komponenten ausgerüstet werden, dazu gehören: Kreuzstrom-Wärmerückgewinnungsgeräte, Dreh-Wärmerückgewinnungsgeräte, Glykol-Wärmetauscher, Heiz- und Kühlspiralen.
AIR-TO-AIR ENERGY Recovery
- Total energy wheels constructed with Aluminum, coated with non-toxic, non-corrosive Silica gel.
- Aluminum crossflow plates with a very high separation of the stream of supply and exhaust air (99.9%).
Heaters
Hot water heating coils.
Resistant electric heaters.
DX heating coils.
Cooling coils
Chilled water cooling coils
DX cooling coils

Kontrollen

Um unsere American VENTUS Lüftungszentralen zu steuern, empfehlen wir unsere, auf BACnet Verbindung basierte Steuerungsanwendung, die alle innovativen Steuerungsfunktionen und unterschiedliche externe Kommunikationsmöglichkeiten, dabei die Integrierung mit einem Gebäudeleitsystem, bedient.
Control
• Variable Frequency Drives as standard
• Disconnects and Breakers
• Damper Actuators avalaiable
• Magnahelic Filter guages avalaiable
• EC Motors avalaiable

Für den Dachaufbau

Die American VENTUS Lüftungszentralen sind für den Dachaufbau vorgesehen und werden mit vorgefertigten Dach- und Bürgersteigschienen ausgerüstet.

Sectional roof
Prevents water penetration during service.
Additional weather protection.
Variable intake configurations
Top, bottom and side intake options
End – optional full face intake damper available units

Dampers:
- gear system for even distribution of the torque
- extruded aluminum construction
- low leakage
- double wall blade construction
Curb ready rails
Design - overhangs the side of the curb to avoid the need of flashing.
Integrated lifting lugs.
Design - overhangs the side of the curb to avoid the need of flashing Integrated lifting lug
End, top, bottom and side discharge options.
Optional discharge dampers and full end discharge dampers available.
Auslegungssoftware

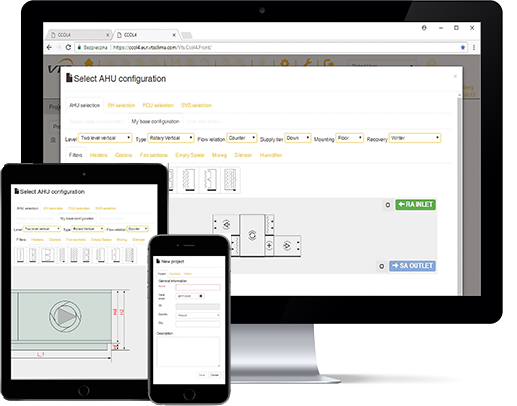

Der Name ClimaCAD OnLine 4 (CCOL4) steht für die werkseigene Auslegungssoftware für die VTS Anlagen.
American VENTUS Anlagen - American VENTUS Anlagen, Lüftungs- und Klimazentralen, Auslegungssoftware

Die Software verwendet die neuesten Technologien und die Programmierungsplattformen. Der größte Vorteil dieser Lösung besteht darin, dass das System weltweit zugänglich ist. Es ist nur ein beliebiges IT-Gerät mit einem aktiven Browser und Internetzugang erforderlich.

In dieser Software sind sowohl Module für eine optimale Anlagenauslegung auf die jeweiligen Parameter und Kosten, als auch innovative Generatoren für Objekte Revit und für dwg 2D und 3D Dateien zugänglich. Mit diesen Generatoren sind die .rfa und die .dwg Dateien für eine belie-bige Anlagenkonfigurierung sofort greifbar. Mit diesem System können auch technische Spezifi-kationen für gewählte Anlagen mit den entsprechenden Parametern und Beschreibungen auto-matisch erstellt werden. Komplette Anlagenparameter sind in den folgenden Formaten mög-lich: .pdf, .html und .rfa.

Personalisierte Konfigurierung
Mit der userfreundlichen Schnittstelle
Fast&Easy Auslegung
Integrierung mit CRM, ERP, WMA Systemen
Für CCOL4 einloggen
www.ccol4.com
Zum Herunterladen

Überprüfen und Herunterladen von produktbezogenen Dateien.

TECH ESPRESSO - American VENTUS air handling units casing
TECH ESPRESSO - American VENTUS air handling units fan set-up
TECH ESPRESSO - American VENTUS air handling units coils
TECH ESPRESSO - American VENTUS air handling units energy recovery wheels
TECH ESPRESSO - American VENTUS air handling units filters
TECH ESPRESSO - American VENTUS air handling units SCP control panel
CCOL4 tutorial - Part 1 - Login and basic settings
CCOL4 tutorial - Part 2 - How to create a project
VENTUS Platinium
VENTUS Compact TOP
WING PRO
VENTUS Compact with heat pump
VENTUS Compact - abgehängte Klimazentralen
VENTUS Compact - Klimazentralen in vertikaler Bauweise
VENTUS
VOLCANO
WING
OMM_HE_SEC_ver_1.9_(02.2024)_EN.pdf
PDF
AMCA AD
PDF
ETL_authorization.pdf
PDF
American VENTUS catalogue
VTS America company profile

Referenzen

Sehen Sie sich die Objekte an, die unsere Lösungen nutzen.

American VENTUS AHUs at St. Peter’s School in Calgary, Alberta!
Calgary
Hospital Melipilla, Chile
Santiago
Berry Global's warehouse
Victoria, TX
The market for the modernization of HVAC installations in the USA is full of interesting projects and is still developing. As part of the modernization of Berry Global's warehouse (Victoria, TX), VTS America supplied 5 AVS230 air handling units equipped w
Technischer Support
Auslegungssoftware
ClimaCAD Online 4 (CCOL4)

Hilfe
Kundenzentrum VTS Service:

Auf bewährte Lösungen vertrauen
Prüfen Sie die ausführliche Dokumentation für VTS-Geräte oder nehmen Sie Kontakt mit uns auf, um eine Bestellung aufzugeben.
