Unidades de manejo de aire - slider

Unidades de manejo de aire
American VENTUS

Página principal
Productos
VENTUS
American VENTUS

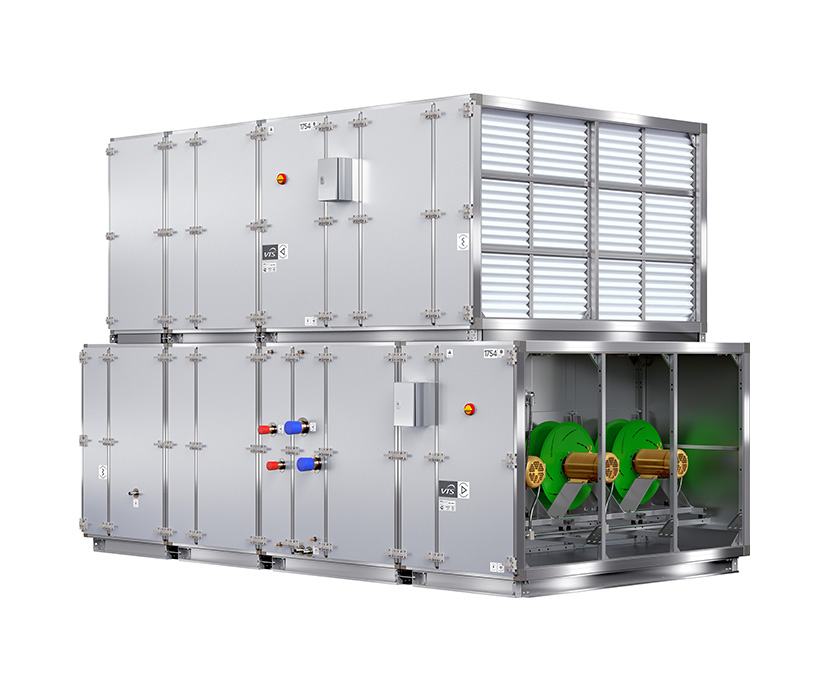

American VENTUS - Unidades de manejo de aire
American VENTUS - Unidades de manejo de aire

American VENTUS AHUs ofrece unidades de manejo de aire convenientes, compactas y ligeras, libres de puentes térmicos y de fugas de aire como resultado de nuestro diseño de caja monocasco innovador.

The units are selected using the ClimaCAD OnLine software.

  • Capacity: from 800 CFM to 38 000 CFM
  • Energy recovery: up to 92% recovery efficiency
  • Placing: floor-mounted units
American VENTUS - Unidades de manejo de aire
American VENTUS - AHRI 430
American VENTUS - AMCA
American VENTUS - ETL (UL)
AVS

de 800 CFM
a 38 000 CFM
en capacidad total
  • KInd of unit: modular AHU’s
  • Capacity – from 800 CFM to 38 000 CFM
  • Energy efficiency: energy recovery system: cross-flow plate, energy wheel
  • Placing: floor mounted unit
AVS LITE

de 800 CFM
a 4 000 CFM
en capacidad total
  • KInd of unit: modular AHU’s
  • Capacity – from 800 CFM to 4 000 CFM
  • Energy efficiency: energy recovery system: cross-flow plate, energy wheel
  • Placing: floor mounted unit
AVS VERTICAL

de 800 CFM
a 4 000 CFM
en capacidad total
  • KInd of unit: modular AHU’s
  • Capacity – from 800 CFM to 4 000 CFM
  • Placing: floor mounted unit

Diseño

Las unidades de manejo de aire VENTUS son fabricadas de paneles de poliuretano horneado cubiertos de las hojas de AluZinc (AZ 150). Además, las estructuras están reforzadas con pilares estructurales de aluminio, una caja de acero en la sección de ventiladores así como bastidores con base de acero.

Las unidades de manejo de aire de American VENTUS tienen un extenso sistema de sellado. Estos aparatos están dotados de aletas de sellado que garantizan sellados de laberinto e insertos térmicos que garantizan la ruptura de todos los puentes térmicos.

Casing skin
High rigidity and durability for the AHU structure.
Low absorption of heat radiation and UV.
Perfect resistance to weather conditions.
Aluminum structural posts
Posts with an additional sealing fin that ensures labyrinth sealing – currently the most effective solution on the market.
Thermal break as standard - ensures no condensation outside the AHU.
Convenient
Easy transport.
Great profile resistance to deflection.
Easy section assembly.

Fan section cage
high longitudinal stiffness of the structure
Ergonomic inspection panel lock
Perfect ergonomics with quick open-close integrated handle and hinge function.

Eficacia de energía

Las unidades de American VENTUS AVS AHUs pueden estar dotadas de varios componentes claves: ruedas térmicas, placas de flujo cruzado, intercambiadores de calor de glicol, espirales calentadoras y bobinas de enfriamiento.
AIR-TO-AIR ENERGY Recovery
- Total energy wheels constructed with Aluminum, coated with non-toxic, non-corrosive Silica gel.
- Aluminum crossflow plates with a very high separation of the stream of supply and exhaust air (99.9%).


Heaters
Hot water heating coils.
Resistant electric heaters.
DX heating coils.
Cooling coils
Chilled water cooling coils
DX cooling coils

Controles

Para la gestión de nuestras unidades de manejo de aire de American VENTUS recomendamos nuestra aplicación de control basada en la conexión BACnet que soporta todas las funciones de control avanzadas y formas variables de comunicación externa que incluye la integración con los Sistemas de Administración de Edificio.
Control
• Variable Frequency Drives as standard
• Disconnects and Breakers
• Damper Actuators avalaiable
• Magnahelic Filter guages avalaiable
• EC Motors avalaiable

Aplicación de Rooftop

Las unidades de manejo de aire de American VENTUS están adaptadas a aplicaciones azoteas. Los aparatos están dotados de rieles preparadas para bordillos y tejado.

Sectional roof
Prevents water penetration during service.
Additional weather protection.
Variable intake configurations
Top, bottom and side intake options
End – optional full face intake damper available units

Dampers:
- gear system for even distribution of the torque
- extruded aluminum construction
- low leakage
- double wall blade construction
Curb ready rails
Design - overhangs the side of the curb to avoid the need of flashing.
Integrated lifting lugs.
Design - overhangs the side of the curb to avoid the need of flashing Integrated lifting lug
End, top, bottom and side discharge options.
Optional discharge dampers and full end discharge dampers available.
Programa de selección
ClimaCAD OnLine 4 (CCOL4) es software principal de selección de VTS.
American VENTUS - American VENTUS, Unidades de manejo de aire, Programa de selección

El software usa las plataformas de las tecnologías y programación más modernas. La mayor ventaja de este sistema es el hecho de que está disponible desde cualquier punto del mundo y todo lo que necesitas es un equipo dotado de navegador y acceso a Internet.

El software incluye módulos para la selección óptima de unidades en materia de los parámetros y gastos así como los generadores innovadores de los objetos Revit  o ficheros dwg 2D y 3D. Los generadores proporcionan la disponibilidad inmediata de los ficheros .rfa y .dwg para cualquier otra configuración de la unidad. El sistema también ofrece la habilidad de generar automáticamente un fichero de presentación de las unidades seleccionadas. Los parámetros completos están disponibles en los ficheros .pdf, .html y .rfa.

Configuración a la medida del cliente
Interfaz de usuario amigable
Selección fácil y simple
Integrada con el sistema CRM, ERP, WMA
Inicio de la sesión CCOL4
www.ccol4.com
Files to download

Check and download the files related to the product.

American VENTUS – STRONGER THAN EVER
American VENTUS air handling units - Casing design
CCOL4 tutorial - Part 1 - Login and basic settings
CCOL4 tutorial - Part 2 - How to create a project
VENTUS Platinium
VENTUS
VOLCANO
WING
American VENTUS
WING PRO
VENTUS Compact TOP
OMM_HE_SEC_ver_1.9_(02.2024)_EN.pdf
PDF
AMCA AD
PDF
AMCA VTS
PDF
ETL_authorization.pdf
PDF
American VENTUS catalogue
VTS America company profile
American VENTUS catalogue
PDF
VENTUS Born in the USA leaflet ES
PDF
VTS America company profile
PDF

References

Check the facilities that use our solutions.

American VENTUS AHUs at St. Peter’s School in Calgary, Alberta!
Calgary
The International Potato Center
Lima
CIP, The International Potato Center is a key global organization focused on affordable nutritious food, sustainable business, and employment growth.
Hospital Melipilla, Chile
Santiago
Proyecto Domo - financial institution in San Salvador
San Salvador
VTS America delivered 6 vertical air handling units to the financial institution in San Salvador.
Berry Global's warehouse
Victoria, TX
The market for the modernization of HVAC installations in the USA is full of interesting projects and is still developing. As part of the modernization of Berry Global's warehouse (Victoria, TX), VTS America supplied 5 AVS230 air handling units equipped w
Hospital Melipilla, Chile
Melipilla
It is a medium complexity hospital center that has 165 beds and 16 specialties. Pay medical attention specialized and outpatient, it has an emergency unit and SAMU.
