При проектировании систем отопления, вентиляции и кондиционирования воздуха параметры работы каждого устройства рассчитываются согласно нормативным условиям, вытекающим из соответствующих норм и нормативов. В климатических зонах, в которых в течение года часто меняется температура, нормативные условия встречаются относительно редко.

Если дополнительно учесть изменчивость спроса на тепловую энергию или технологический холод в течение суток или недели, обусловленную спецификой использования объекта, то можно заметить эффект завышения параметров по отношению к действительно необходимым, что приводит к неэкономной работе устройства. Чтобы снизить затраты на эксплуатацию агрегата для вентиляции и кондиционирования воздуха, компания VTS предлагает усовершенствованную автоматику, позволяющую эффективно адаптировать эксплуатационные параметры устройства к реальным условиям объекта, обеспечивая, тем самым, низкие эксплуатационные расходы.

Три разных режима работы

Пользователь имеет в своем распоряжении возможность настройки трех отдельных режимов работы: экономного, оптимального и комфортного. Для каждого из этих режимов доступны индивидуальные эксплуатационные параметры: настройка основного требуемого значения, например, температуры в помещении, относительной влажности, уровня CO2 или расхода воздуха и т. д.

Календарь работы агрегата

Автоматика VTS даёт возможность программирования недельного графика работы агрегата с учетом специальных дней (ежегодных праздников, отпусков и т.д.). Для каждого временного интервала можно запрограммировать один из трех режимов работы. Также доступна графическая презентация настроенного графика с помощью инструментов визуализации.

Усовершенствованные алгоритмы управления - минимизация затрат

В алгоритмах VTS применяется каскадное регулирование температуры в помещении, что обеспечивает минимальное потребление теплоты и технологического холода. Кроме того, алгоритмы управления обеспечивают точное поддержание заданной температуры в помещении с нулевым гистерезисом, путем динамичного, автоматического изменения настроек температуры приточного воздуха, в зависимости от температуры  воздуха в помещении. Таким образом, вентагрегат потребляет минимальное количество теплоты и технологического холода, необходимого для обеспечения заданных параметров.

Функция автоматического регулирования качества воздуха

Компания VTS предлагает оптимизацию энергопотребления, путём плавной автоматической настройки подачи воздуха для нагревания, охлаждения и вентиляции. Настройка воздухопроизводительности основана на обеспечении качества воздуха - температуры, CO2, относительной влажности.

Экономичное соответствие параметров производительности вентагрегатов требованиям объекта

В автоматике VTS мы имеем в своем распоряжении функции и алгоритмы управления производительностью вентгрупп посредством электронного измерения и автоматической регулировки постоянного потока воздуха (м3/ч), так называемую систему CAV. Существует возможность электронного измерения и автоматической регулировки постоянного располагаемого напора (Па) при переменном расходе, так называемая система VAV, а также опция настройки постоянной скорости вращения вентилятора.

Интуитивно понятное и универсальное управление агрегатомe

 HMI Basic

Управление агрегатом с помощью панели управления с простым интерфейсом обслуживания, обеспечивающим невозможность изменения параметров работы агрегата посторонними лицами. HMI Basic - это также совмещение датчика температуры и влажности с пультом управления в одном корпусе.


HMI Advanced

Сервисный пульт управления - настройка расширенных параметров работы устройства (сервисный доступ), настройка пользовательских параметров, снятие и удаление логов (журналов) ошибок.

Доступ к мониторингу и визуализации работы агрегата – обслуживание агрегата с помощью пульта управления с простым интерфейсом управления, позволяющим изменять расширенные настройки и конфигурации.

Репозиторий технической документации - коллекция технической документации по запуску и инструкций пользователя.

Репозиторий маркетинговой документации - коллекция маркетинговой информации: каталоги и обучающие видео.

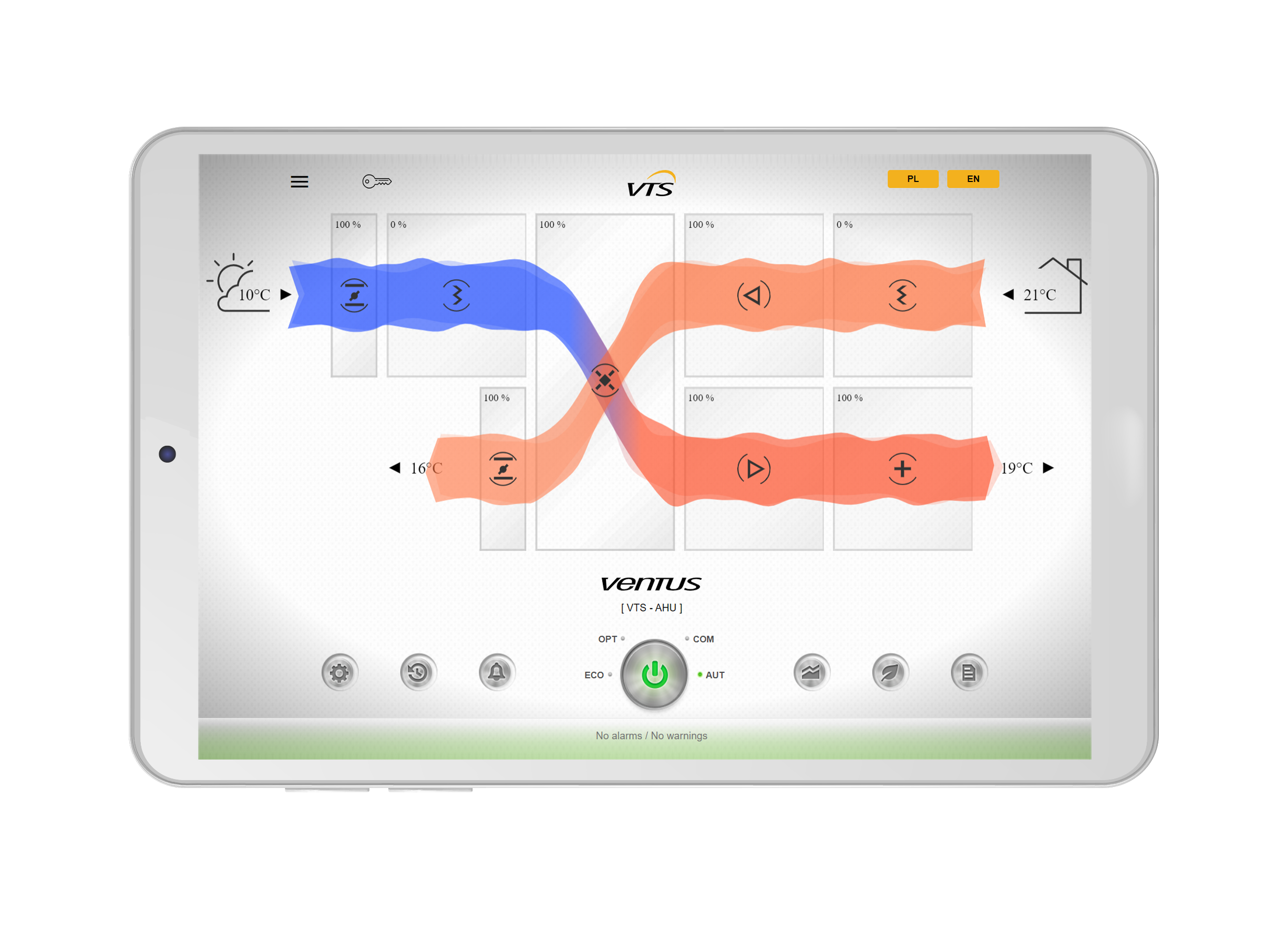

HMI Advanced - это специальный планшет с системой Android и браузером Chrome, обеспечивающий удобство управления и настройки параметров устройства. Пользователь в одном месте имеет инструмент конфигурации и параметризации агрегата Ventus, набор документации, набор информации о продукте, а также доступ к мониторингу и визуализации параметров работы устройств в одной сети. 10-дюймовый дисплей с высоким разрешением обеспечивает удобство снятия всех данных.

Планшет HMI Advanced поставляется в комплекте с коммуникационным блоком. Установка планшета на блоке коммуникации осуществляется с помощью магнитов, что позволяет легко их соединять и отсоединять. В коммуникационном блоке находится Wi-Fi роутер для беспроводной связи с планшетом и адаптер питания, к которому подключается планшет. Такое решение даёт возможность удаленного использования планшета в пределах диапазона WiFi.

Схема питания и связи между планшетом, его коммуникационным блоком и агрегатом AHU представлена ниже:

a)   При подключении одного агрегата



b)   При подключении нескольких агрегатов к одному планшету



Удаленный мониторинг и управление параметрами работы агрегатов в режиме реального времени

Стандартной функциональностью автоматики VTS является приложение VMS (Ventus Management System), установленное на заводе, позволяющее осуществлять удаленный мониторинг с визуализацией и управлением параметрами работы агрегата в режиме реального времени с помощью веб-браузера, запускаемого на любом устройстве.

Приложение Ventus Management System это:

  • ОПТИМИЗАЦИЯ - возможность оптимизации рабочих параметров каждого из функциональных блоков,
  •  ДИАГНОСТИКА - функция, облегчающая удаленную диагностику и удаленную поддержку сервисными службами,
  • ЭКОНОМИЯ - измерение и архивирование текущих эксплуатационных расходов. Возможность выбора валюты и цены энергоносителей,
  •  МОДЕЛИРОВАНИЕ

- моделирование процессов экономии за счет использования конкретных функций,

- моделирование рабочих параметров отдельных компонентов,

  • ВИЗУАЛИЗАЦИЯ - презентация в виде графиков всех параметров работы всех вентиляционных агрегатов, работающих в одной сети,
  • АРХИВАЦИЯ – регистрация и сохранение всех параметров работы агрегата, а также сигналов тревоги и предупреждений с прилагаемым подробным описанием, а также датой возникновения и продолжительностью зарегистрированных событий,
  • УДОБСТВО

- возможность запуска с помощью веб-браузера на любом устройстве,

- специальная версия для мобильных устройств,

- возможность удаленного доступа и удаленного изменения параметров с помощью локальной сети или интернета.

ИНТУИТИВНЫЙ ИНТЕРФЕЙС

ГЛАВНЫЙ ЭКРАН

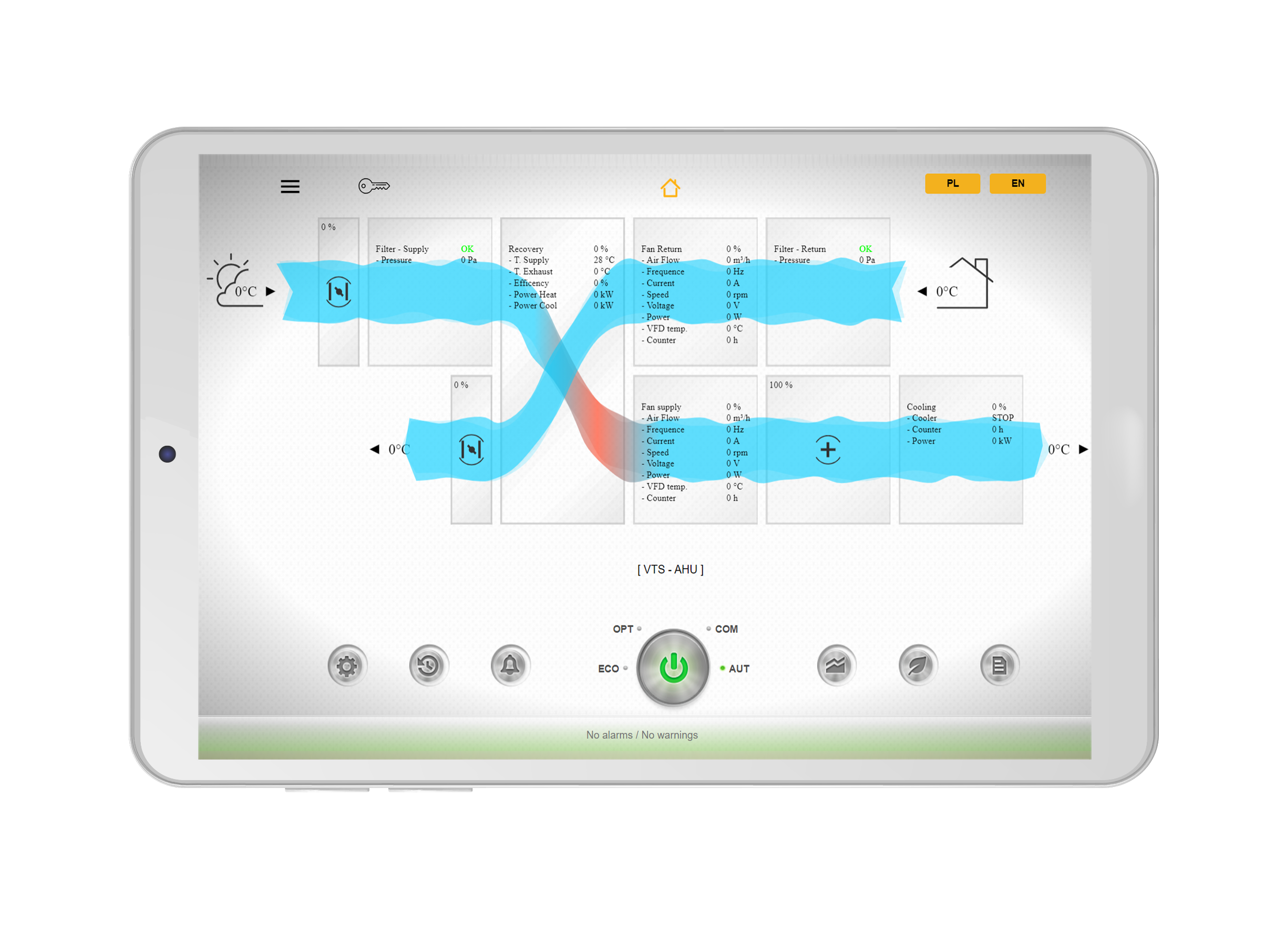

На главном экране отображается графическая схема вентиляционного агрегата с обозначенными всеми функциями обработки воздуха, текущими настройками и параметрами.

Также в этом окне отображается набор кнопок, предоставляющих весь спектр функций управления агрегатом. Это окно можно рассматривать как основную панель инструментов управления вентиляционным агрегатом. С помощью рабочего стола Вы можете контролировать состояние агрегата для вентиляции и кондиционирования, переключать режим работы или переключаться на любую из дополнительных функций.

Схема агрегата сочетает в себе ряд функций, таких как отображение состояния каждой функции - информирование пользователя о возможных аварийных сигналах непосредственно на соответствующем блоке агрегата. Вы также можете контролировать параметры воздуха, поступающего на агрегат и обрабатываемого им.

ГРАФИК РАБОТЫ

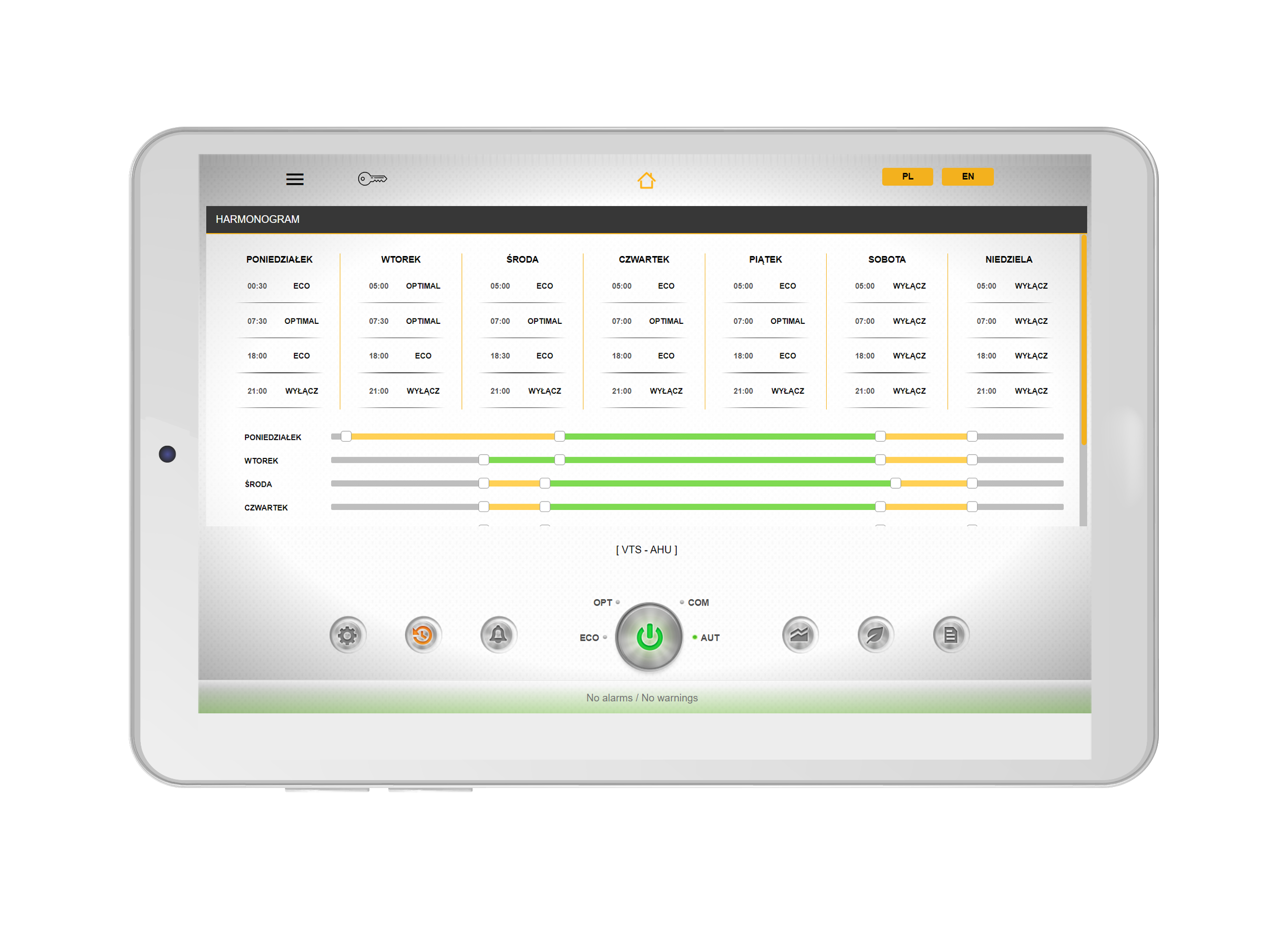

Вентиляционный агрегат, работающий в соответствии с определенным графиком работы, не является чем-то новым в наших системах управления. Что нового, так это то, как легко мы можем управлять настройками графика работы непосредственно в интерфейсе - как с помощью стандартного экрана компьютера и мыши, так и с помощью сенсорного экрана планшета. График работы запроектирован как диапазон возможностей между крайними режимами работы, устанавливаемых с помощью ползунков. Все отображается на временной диаграмме. Используя ползунки Вы за считанные секунды можете изменить график работы вашего агрегата для вентиляции и кондиционирования воздуха, чтобы улучшить эргономию работы вашей системы вентиляции.

ДИАГРАММЫ

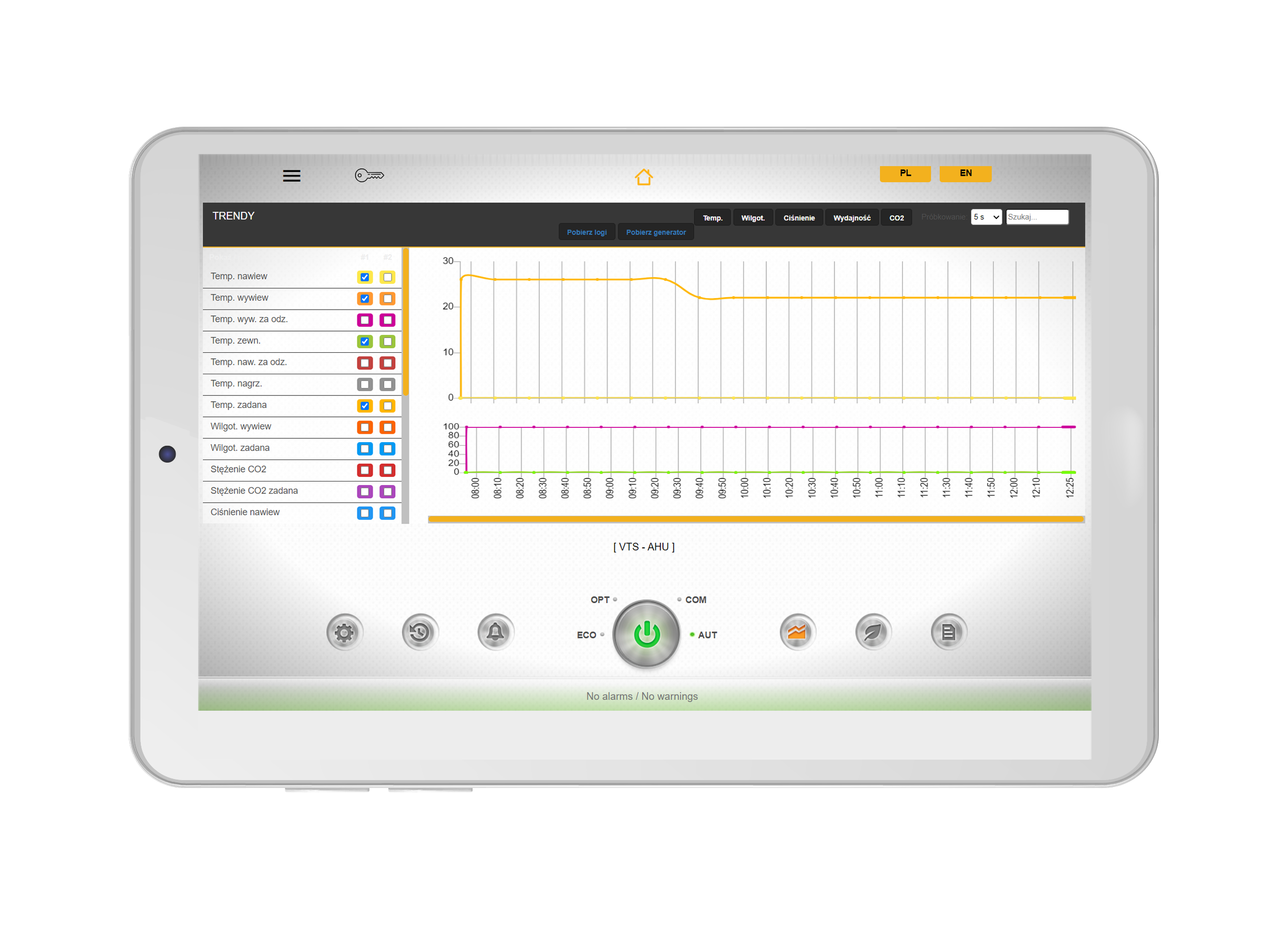

Диаграммы - это инструмент, задачей которого является запись всех рабочих параметров агрегата, архивирование их и отображение истории работы агрегата в виде временной диаграммы. Это инструмент создан для того, чтобы помочь пользователю разработать наилучший график работы агрегата, полностью учитывающий особенности конкретной системы вентиляции, а также обеспечить наилучшую эргономию системы и удовлетворить предпочтения пользователя.

ECO

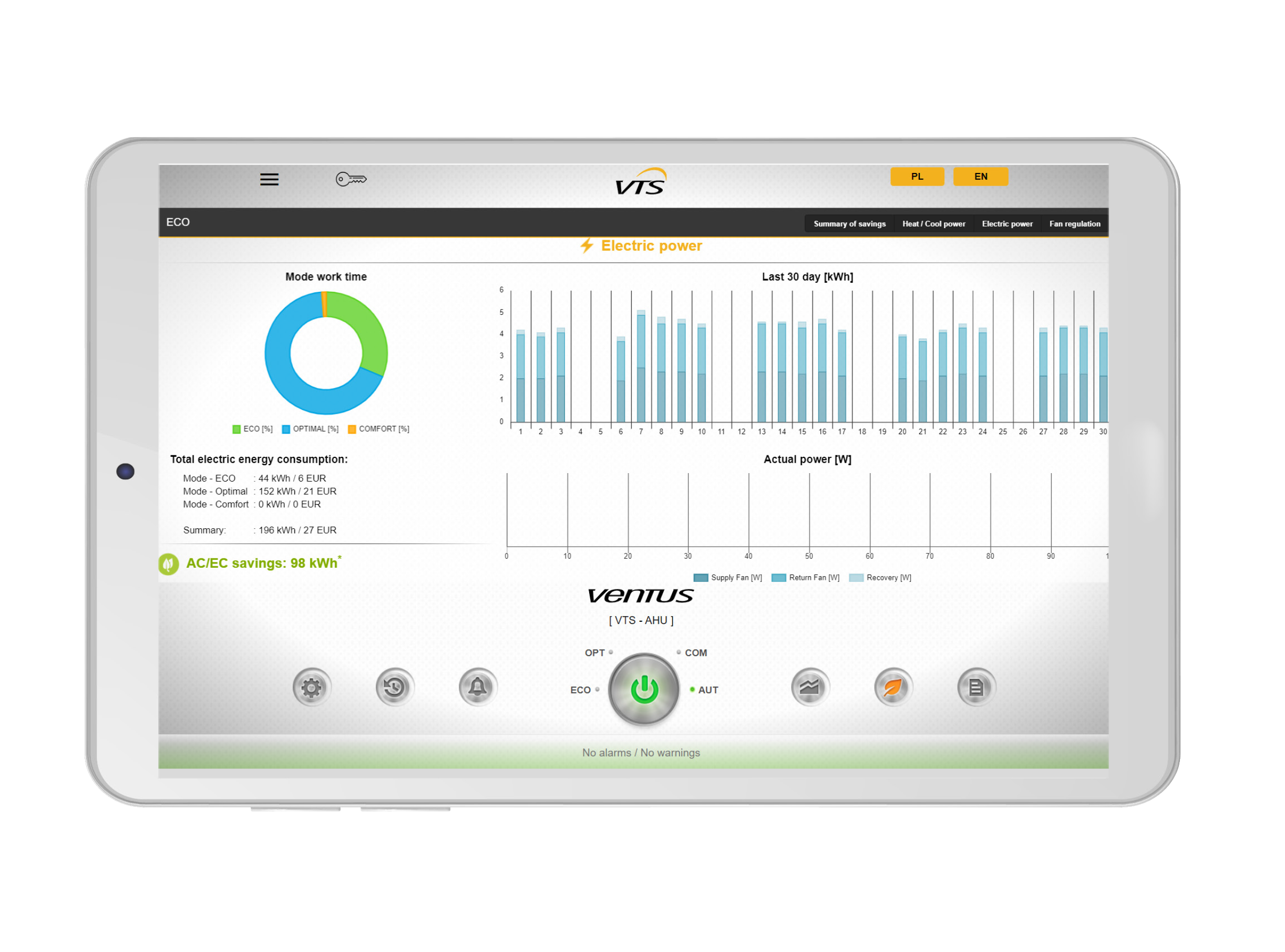

Функция ECO способна рассчитать экономию за счет утилизации энергии, использования высокоэффективных EC-вентгрупп и управления всем устройством с помощью современных алгоритмов, разработанных VTS.

Все, что Вам нужно сделать, это потратить несколько минут, чтобы сообщить приложению, какова стоимость каждого используемого энергоносителя, выраженная в любой валюте. В свою очередь, приложение сообщит о всех вашей «экономии», выраженных в кВт и деньгах.

В зависимости от Ваших предпочтений - Вы можете отслеживать сколько Вам удастся сэкономить, благодаря утилизации энергии, использованию высокоэффективных EC-вентгрупп и передовых алгоритмов регулирования VTS, или просматривать каждый отчет на отдельной, очень подробной диаграмме.

BMS

Кроме заводской визуализации, поддерживаемой через веб-браузер, существует также возможность подключения автоматики агрегата к внешней системе управления зданием (BMS). С помощью системы BMS можно интегрировать между собой, например, систему вентиляции с системой отопления и кондиционирования воздуха, чтобы предотвратить одновременную противоположность действия этих систем (одновременное нагревание и охлаждение одного и того же помещения различными устройствами). Связь с системой BMS здания может осуществляться с помощью протокола ModBUS или BacNET. TCP/IP связь позволяет отправить в BMS практически все рабочие параметры агрегата (все значения, измеряемые с помощью датчиков и преобразователей, а также все сигналы, управляющие серводвигателями, двигателями вентиляторов, и т. д..

РЕЖИМ ECO
